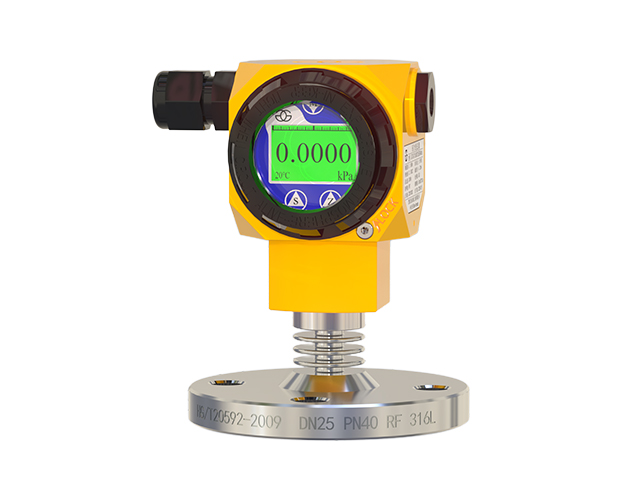

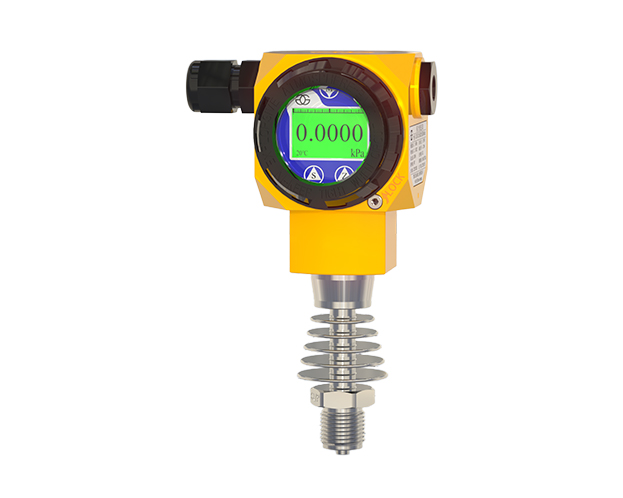

流程工业压力变送器GG10系列专为流程工业应用中气体、蒸汽、液体的测量而设计，最高量程为1000MPa ，可测量表压、负压及绝压。有多种过程连接件可供选择，如螺纹、法兰、法兰接口配内置或焊接式平齐隔膜等，另可选配冷却装置（流体介质最高温度300℃ ）。
标准配备HART® 通讯，客户还可根据需要选择铝合金外壳或不锈钢防护壳。
业务咨询微信
流程工业压力变送器GG10系列专为流程工业应用中气体、蒸汽、液体的测量而设计，最高量程为1000MPa ，可测量表压、负压及绝压。有多种过程连接件可供选择，如螺纹、法兰、法兰接口配内置或焊接式平齐隔膜等，另可选配冷却装置（流体介质最高温度300℃ ）。
标准配备HART® 通讯，客户还可根据需要选择铝合金外壳或不锈钢防护壳。
▲ 核心传感元件均来自美国公司及欧洲供应商
▲ 不锈钢硅、陶瓷电容等多种规格核心传感元件满足现场多样化使用要求
▲ 智能数字集成电路，适于全天候恶劣环境
▲ 多种过程连接件，可供选择
▲ 结构紧凑，坚固，重量轻，便于安装，免维护
▲ 最大压力测量范围：1000MPa
▲ 参考精度：最高±0.075%FS

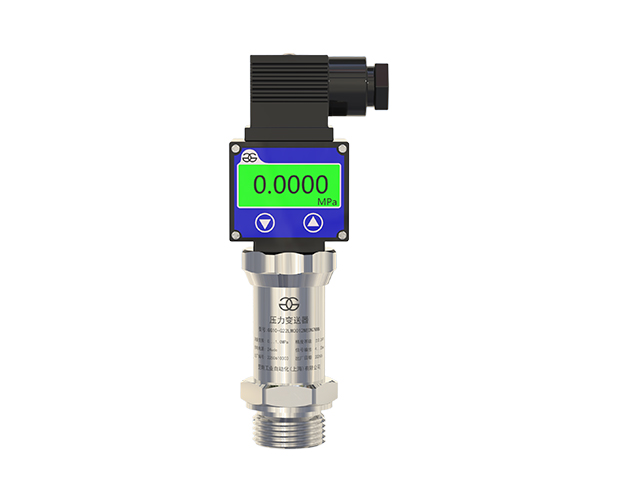

▲ HART® 通讯，可调液晶显示器
| 型 号 | GG10-G/A | ||

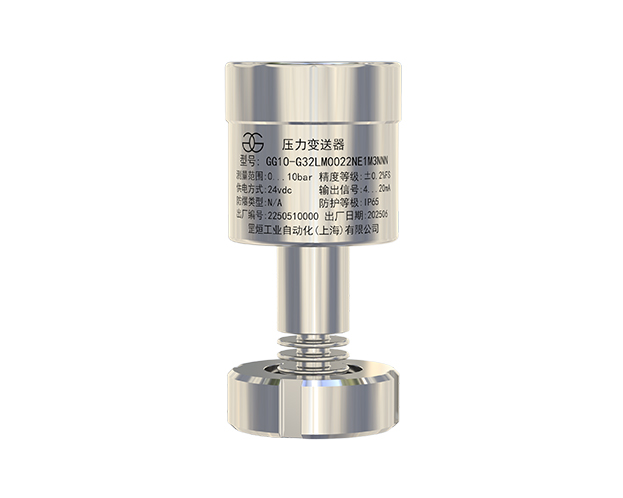

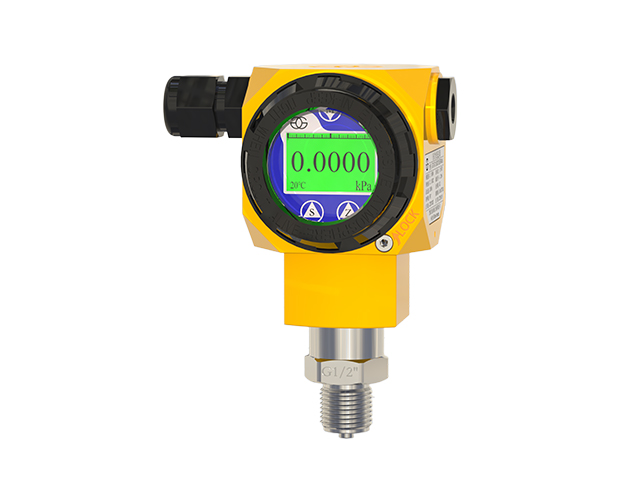

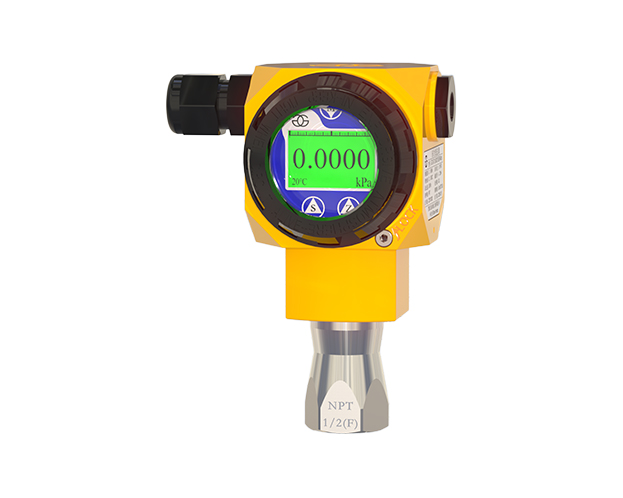

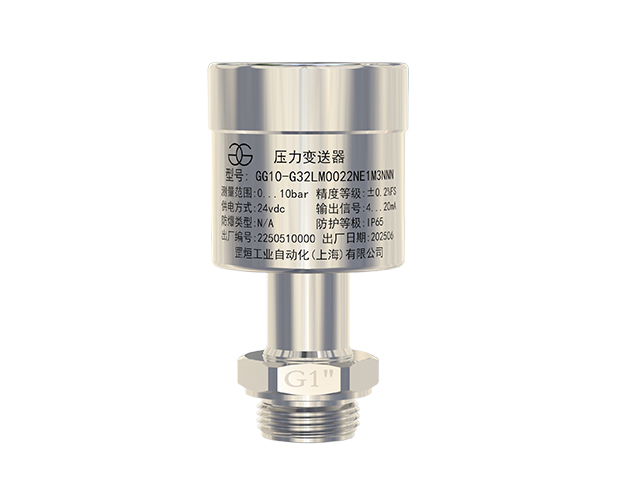

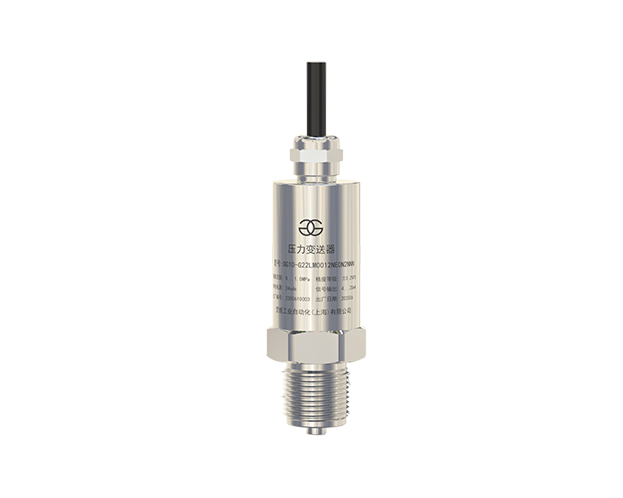

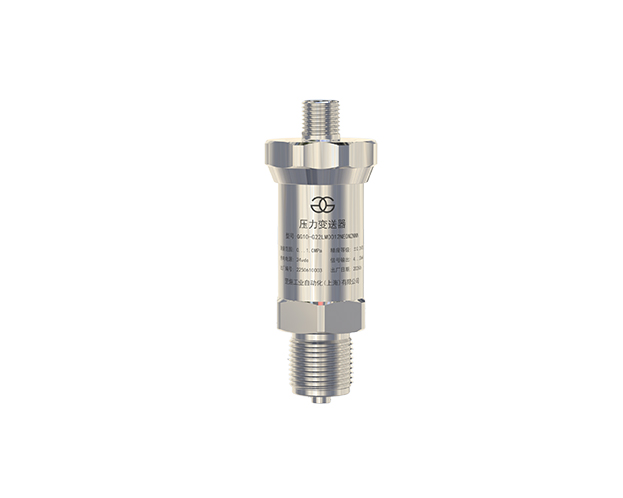

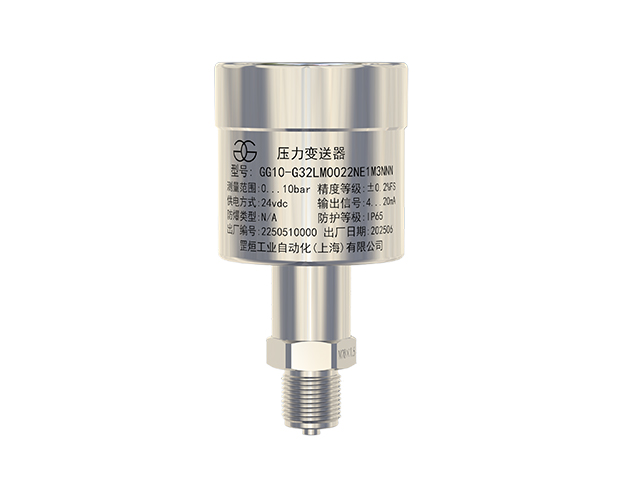

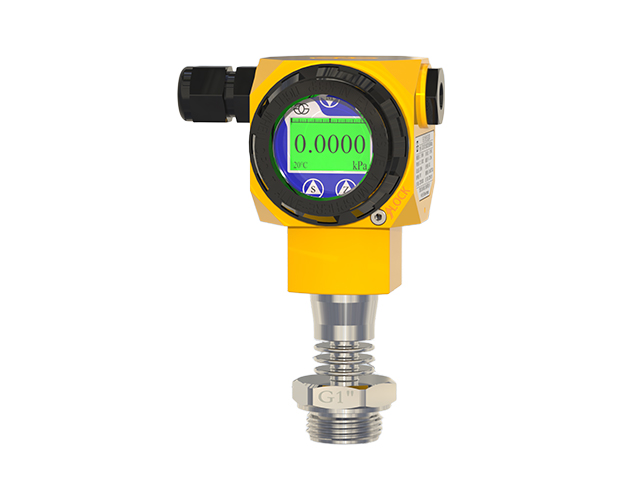

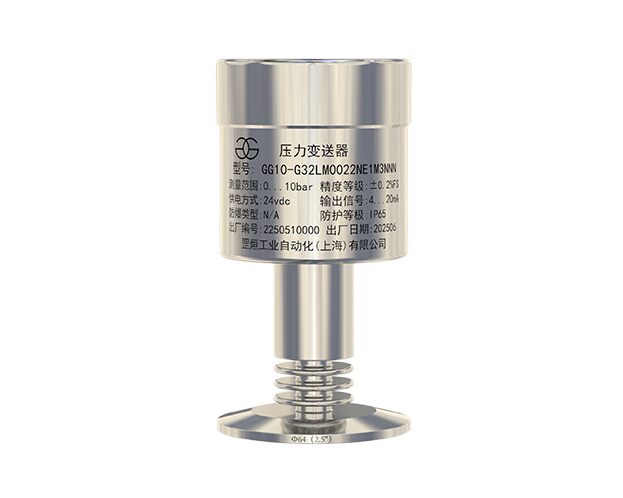

| 壳 体 | ●铝合金（T型） ●316不锈钢（柱式） ●316不锈钢（卫生型） | ||
| 结构特点 | 不锈钢硅传感器、陶瓷电容传感器全焊接结构 | ||
| 第二腔室防潮保护、智能自诊断系统、模块化设计、外部操作按钮 | |||
| 应 用 | ●表压 ●负压 ●液位 ●绝压 | ||
| 过程连接 |

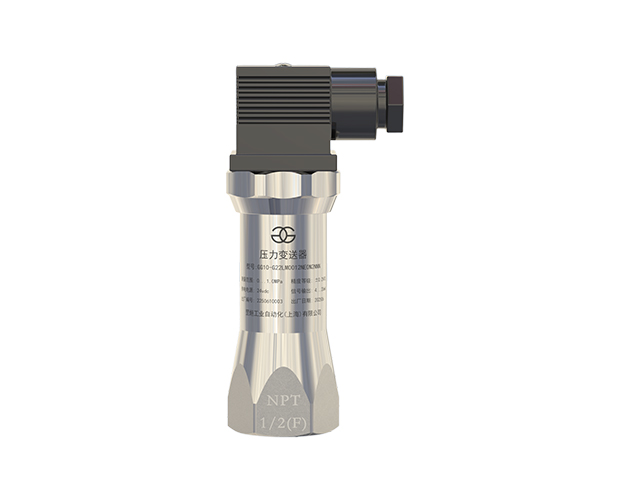

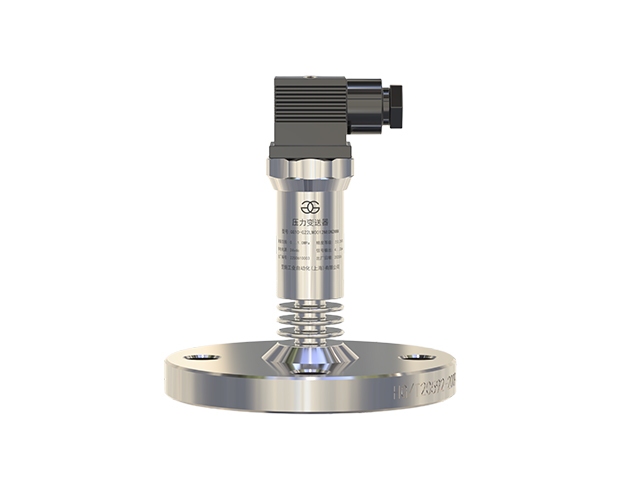

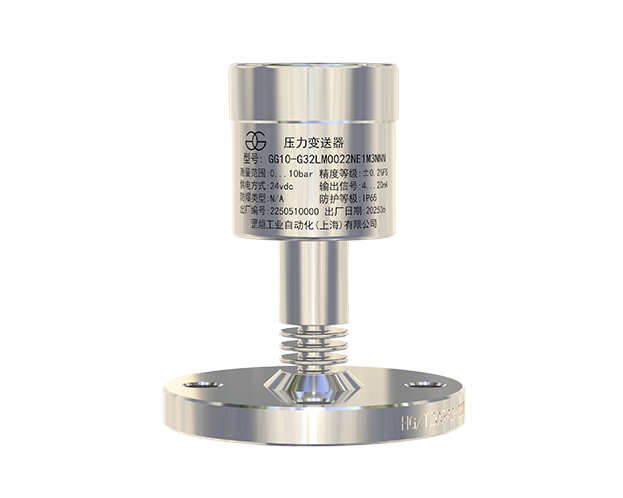

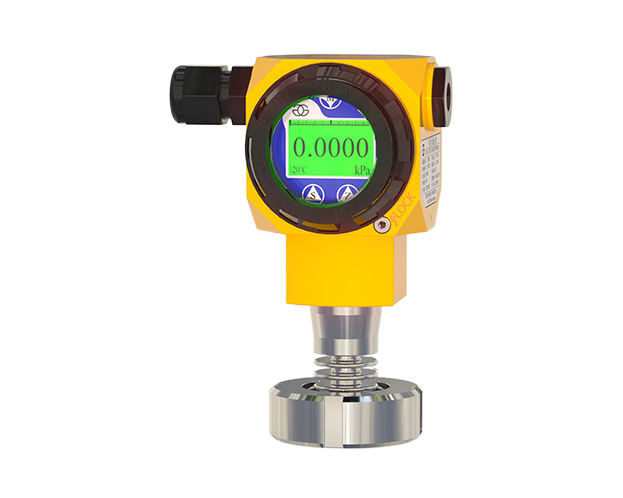

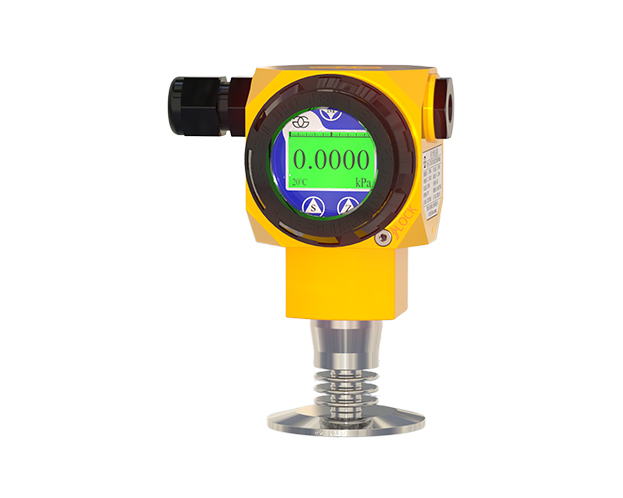

● 多种螺纹规格 ● DN20 ... DN80 ● ANSI：1″... 4″ ● 卡箍连接：Φ50.4卡箍平齐隔膜、Φ64卡箍平齐隔膜 ● 多种隔膜密封 ● 用户定制 |
||
| 接液材质 |
1.4435 (316 L) 、Hastelloy® 哈氏合金 C-276 钛、钽、蒙耐尔、316L镀金、镀PTFE膜 |
||
| 过 载 | 量程<50KPa：2~5倍；量程≥50KPa：1.5~3倍 | ||
| 工作温度 |

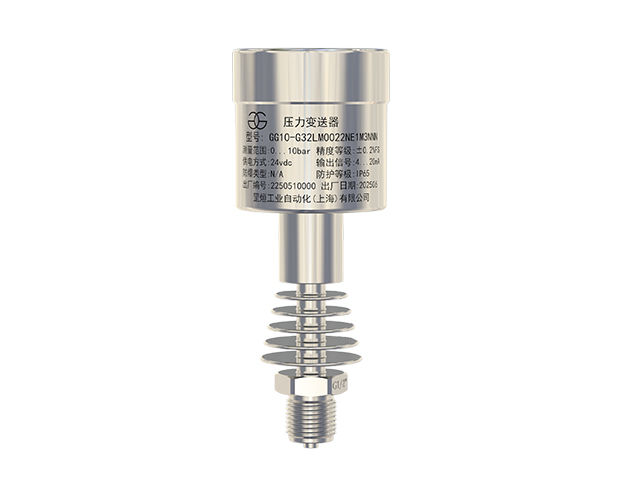

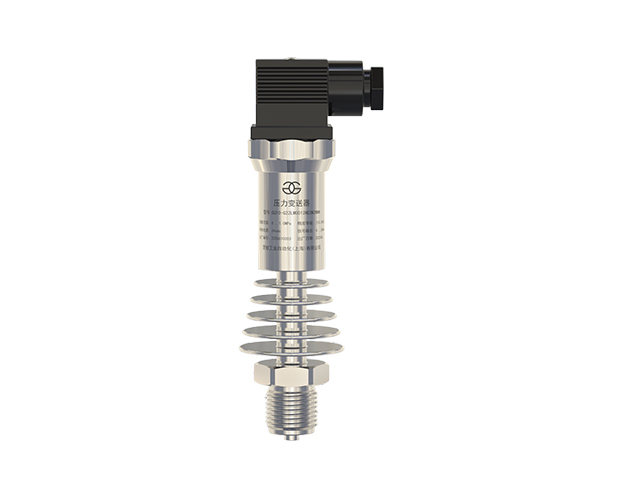

介质: -40 ... 125℃填充液体硅油 （冷却管介质温度最高300℃） |
无显示 环境:-40... 80℃ 贮存:-40... 80℃ 带显示 环境:-30... 70℃ 贮存:-30... 80℃ |
|
| 量 程 | 0 —— (±0.1 ... ±100)kPa；0 —— 50Pa ... 1000MPa | ||
| 0 —— (±0.015 ... ±15)psi；0 —— 0.01psi ... 15000pai | |||
| 参考精度 | ±0.075%FS； ±0.1%FS； ±0.2%FS； ±0.5%FS | ||
| 稳 定 性 | ≤ ±0.075%FS / 年； ≤ ±0.1%FS / 年； ≤ ±0.2%FS / 年； ≤ ±0.5 % FS / 年 | ||
| 电 源 | VS = 12 ... 36 VDC | ||
| 输 出 |
2 线制: 4 ... 20mA、2: 线制:4 ... 20mA+ HART® RS485（Modbus协议）；用户定制 |
||

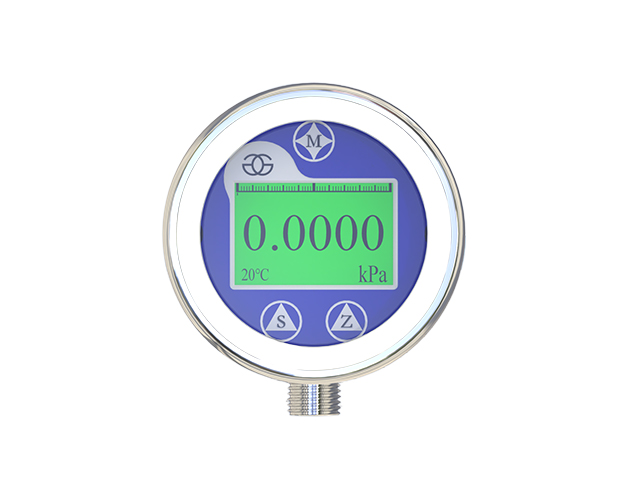

| 显示装置 | 液晶显示器； 用户定制 | ||
| 防爆认证 |
中国标准本安认证 Ex iaIICT6 Ga 中国标准隔爆认证 Ex dIICT6 Gb |
||
| 安全等级 | SlL2 | ||
| 防护等级 | IP65、IP67 | ||
◆ 石油和天然气
◆ 化工和石化
◆ 暖通
◆ 能源工程
◆ 制冷工程
◆ 环境工程
◆ 重工业
◆ 食品工业
◆ 制药行业
◆ 包装和造纸行业
◆ 多用途运载车 / 移动液压设备
◆ 工程/液压机械
◆ …
