智能远传压力(差压)变送器:GG30-RG/RD

GG30系列远传压力/差压变送器采用金属电容传感器技术,模块化设计,由带EEPROM 的传感器单元及EEPROM 的电子放大单元组成;差压、压力、绝压传感器模块上集成温度传感器,从而改善其温度特性,优化的传感器传压结构、提高的焊接性能及特殊设计的电路,改善了变送器的静压及单向过载特性,电子线路中加入隔离电路从而提高抗干扰能力和通信能力;专为流程工业而设计,适用于各种复杂工况压力、差压、液位、流量测量及控制等。此外GG30系列变送器调试手段丰富多样,除显示器按钮外,HART® 手操器、HART® 变送器调试软件均可对变送器的参数进行组态、设置。

远传密封装置的接液膜片材质有316L 不锈钢、哈氏合金C、钽、PFA 涂层、F46 覆膜及镀金膜片等,选择丰富。远传密封装置的灌充液有硅油、高温硅油、氟油等,远传密封装置的过程连接形式有对夹式、平法兰式、插入筒式、夹持式、耦合式等,远传法兰符合ANSI 或DIN 等标准,法兰尺寸从DN 1"到DN 4",单边毛细管长度从1 米到11 米或更长。对大负压的应用环境,远传密封装置可选防真空设计(非标),过程介质极限温度可达315℃或更高。

 核心传感元件均源自美国公司及欧洲供应商

 采用金属电容传感器技术和微硅固态复合传感器技术,并集成温度传感器

 智能数字集成电路,适于全天候恶劣环境

 腔室防潮保护、智能自诊断系统、模块化设计、外部操作按钮

 多种过程连接件,可供选择

 介质极限温度可达315℃或更高

 参考精度:最高±0.075%FS

 HART® 通讯,可调液晶显示器

 品质稳定可靠,最高5年免维护

型    号 GG30-RG GG30-RD
结构特点 金属电容传感器

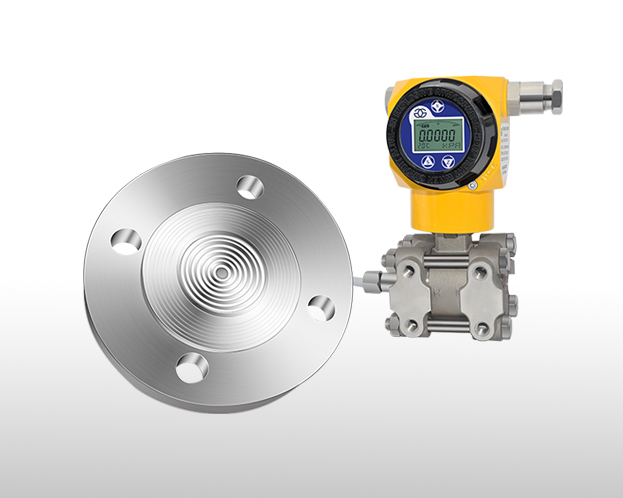

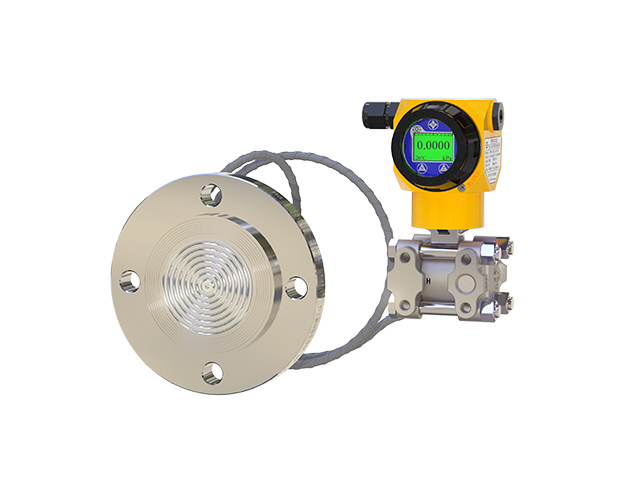

加单法兰膜片密封和毛细管远传
金属电容传感器

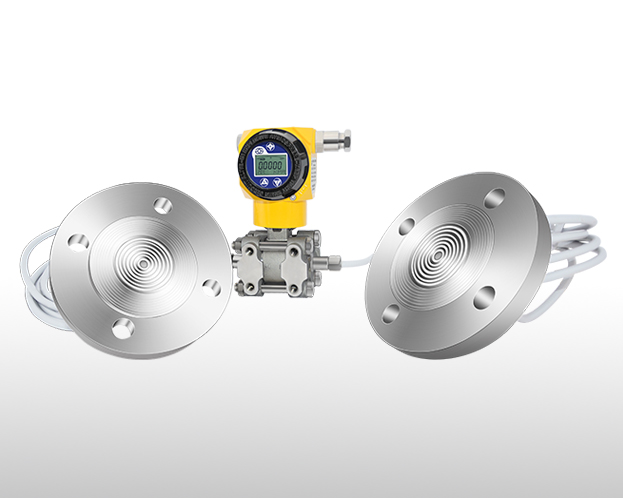

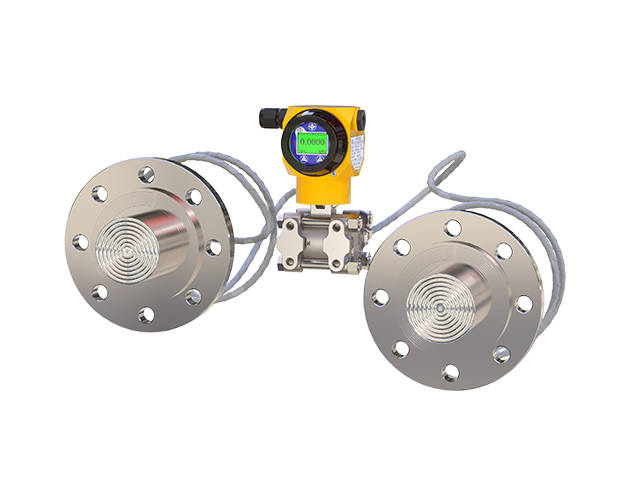

加双法兰膜片密封和毛细管远传
腔室防潮保护、智能自诊断系统、模块化设计、外部操作按钮
应用场合 ●液位 ●表压 ●液位 ●差压 ●流量

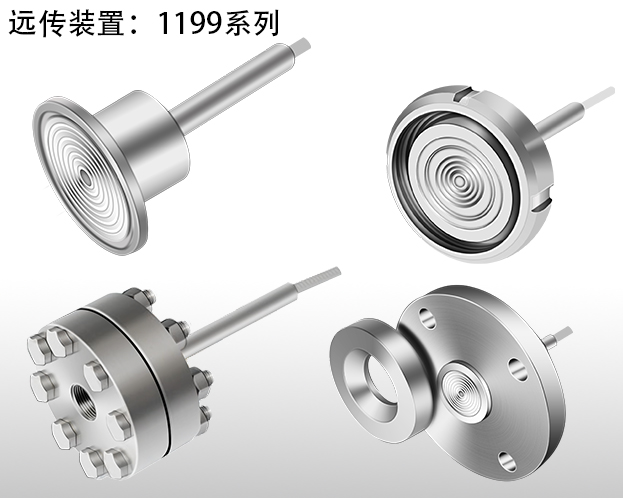

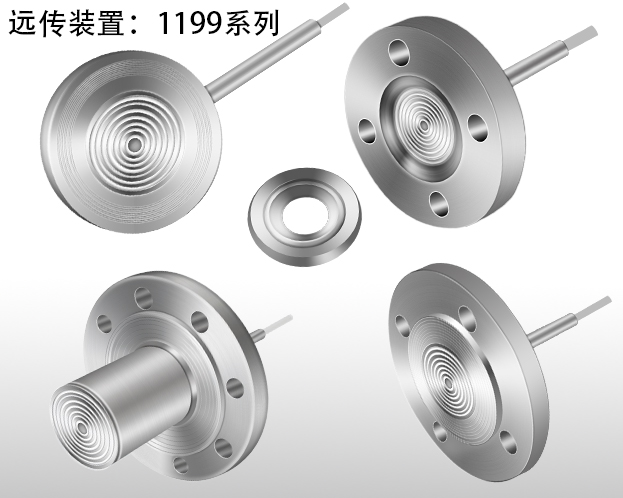

过程连接 ●远传装置:1199PFW、1199FFW、1199EFW、1199RFW、1199RTW、1199SCW、1199SLS ●卫生型连接 ●延伸法兰
过程材质 膜片:1.4435 (316 L) 、 Hastelloy® 哈氏合金 C-276、 钽、 钛、蒙乃尔、 316L镀金、 PTFE涂层
法兰:1.4401 (316) 、 Hastelloy® 哈氏合金 C-276、  钽、蒙乃尔
额定压力 远传密封装置额定压力
工作温度 介质允许温度
P (绝压) < 100KPa              P (绝压) > 100KPa
普通硅油: -40℃ ... 150℃    普通硅油: -40℃ ... 250℃
高温硅油: -10℃ ... 200℃    高温硅油: -10℃ ... 315℃
无显示
环境: -40 ... 80°C
贮存: -40 ... 85°C
带显示
环境: -40 ... 80°C
贮存: -40 ... 80°C
测量范围 未迁移时(零点可调)
0 —— 4.0kPa ... 6890kPa 0 —— 6.2kPa ... 6890kPa
0 —— 0.6pai ... 1000psi 0 —— 0.6psi ... 1000psi
参考精度 ±0.075%FS
稳 定 性 ≤ ±0.075%FS / 年
量 程 比 turn-down  1:50
供电电源 VS = 12 ... 45 VDC
输出信号  4 ... 20mA+HART® 、 用户定制
显示装置 液晶显示器; 用户定制
防爆类型 中国标准本安认证 Ex iaIICT6 Ga
中国标准隔爆认证 Ex dIICT6 Gb
安全等级 SlL2
防护等级 IP67

 石油和天然气

 化工和石化

 能源工程

 制冷工程

 环境工程

 食品工业

 制药行业

 包装和造纸行业
