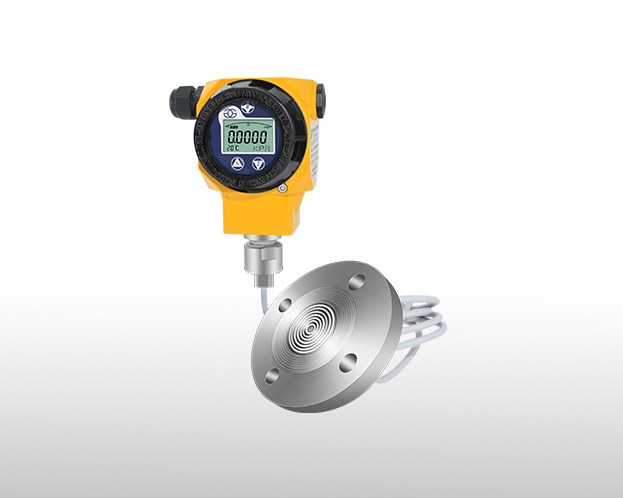

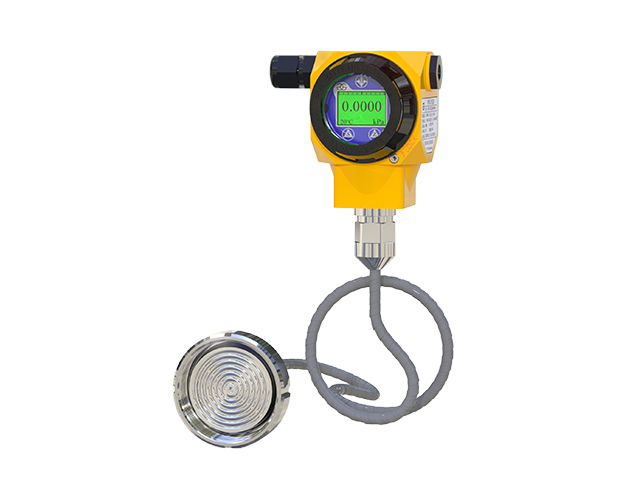

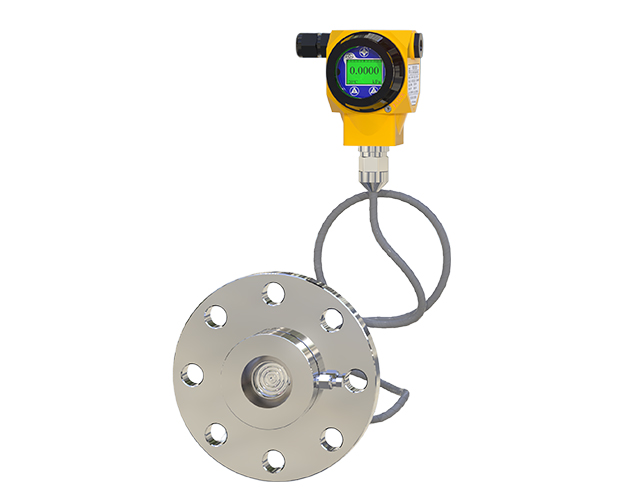

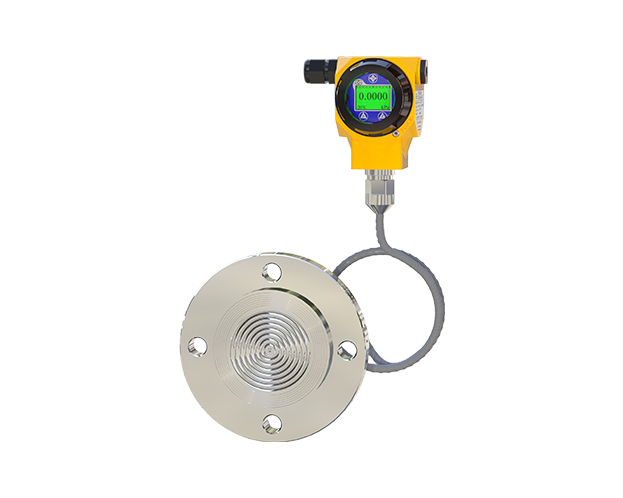

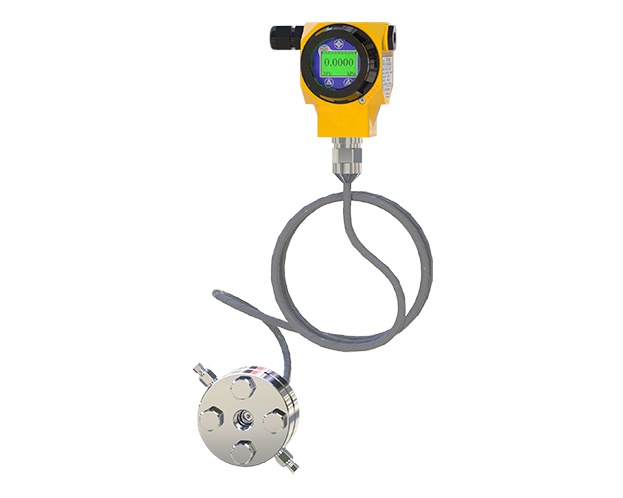

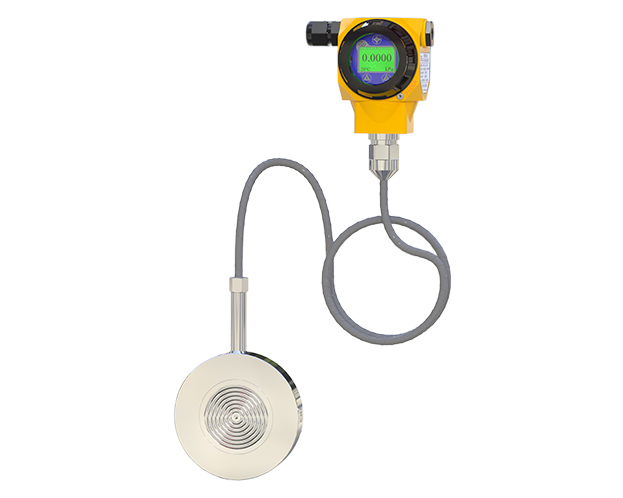

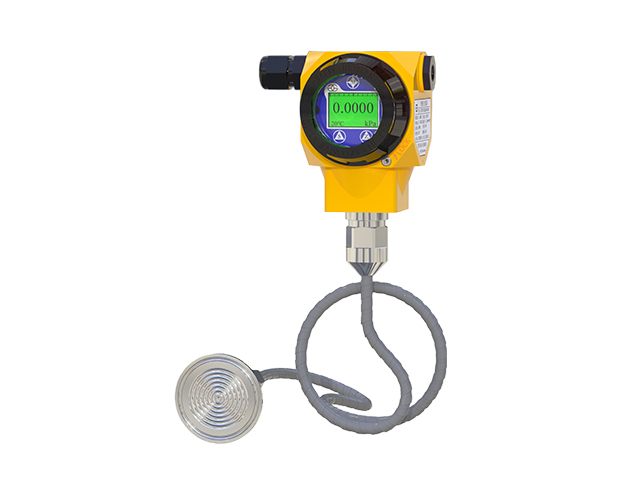

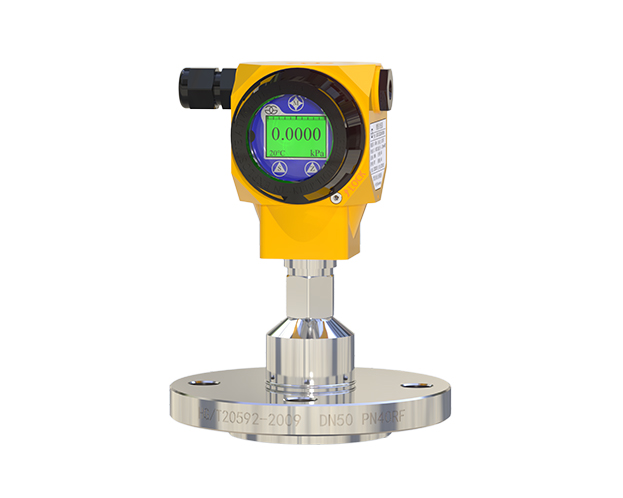

智能远传压力(绝压)变送器:GG50T-RG/RA

GG50T系列智能远传压力/绝压变送器采用世界最先进的高精度单晶硅技术与专利封装工艺,精心研制出的一款国际领先技术的高性能压力变送器。由高精度单晶硅传感器将压力信号转换为频率信号,送到脉冲计数器,再将频率直接传递到CPU(微处理器)进行数据处理,经D/A转换器转换为与输入信号相对应的4~20mA DC的输出信号,并在模拟信号上叠加一个HART® 数字信号进行通信。 专为流程工业而设计,具备强大的抗电磁干扰能力,足以应对苛刻的工业环境应用,适用于各种复杂工况下压力、液位测量及控制等。此外GG50T系列变送器调试手段丰富多样,除就地按钮外,HART® 手操器、HART® 变送器调试软件均可对变送器的参数进行组态、设置。

接液膜片材质有316L 不锈钢、哈氏合金C、钽、PFA 涂层、F46 覆膜及镀金膜片等,选择丰富。密封装置的灌充液有硅油、高温硅油、氟油等,密封装置的过程连接形式有平法兰式、插入筒式等,远传法兰符合ANSI 或DIN 等标准,法兰尺寸从DN 1"到DN 3"。对大负压的应用环境,密封装置可选防真空设计(非标),过程介质极限温度可达315℃或更高。

 核心传感元件均源自美国公司及欧洲供应商

 中心传感单元采用全球领先的高精度单晶硅技术与专利封装工艺

 智能数字集成电路,适于全天候恶劣环境

 腔室防潮保护、智能自诊断系统、模块化设计、外部操作按钮

 多种过程连接件,可供选择

 介质极限温度可达315℃或更高

 量程比:  1:100

 参考精度:最高±0.05%FS

 HART® 通讯,可调液晶显示器

 品质稳定可靠,最高5年免维护

型    号 GG50T-RG GG50T-RA
结构特点 金属高精度微硅传感器
加单法兰膜片密封和毛细管远传
金属高精度微硅传感器
加单法兰膜片密封和毛细管远传
第二腔室防潮保护、智能自诊断系统、模块化设计、外部操作按钮
应用场合 ●液位 ●表压 ●绝压

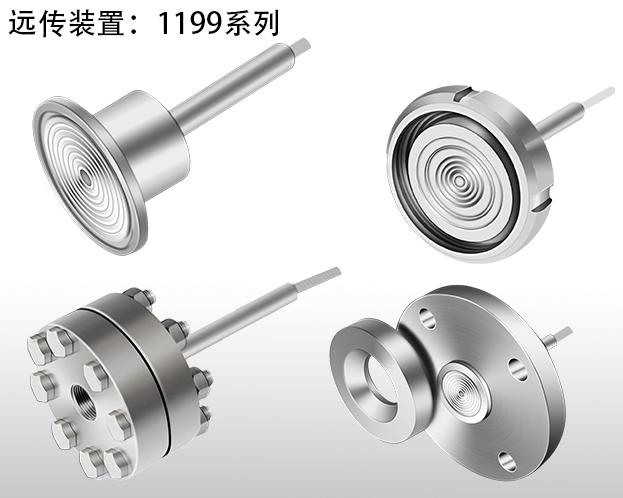

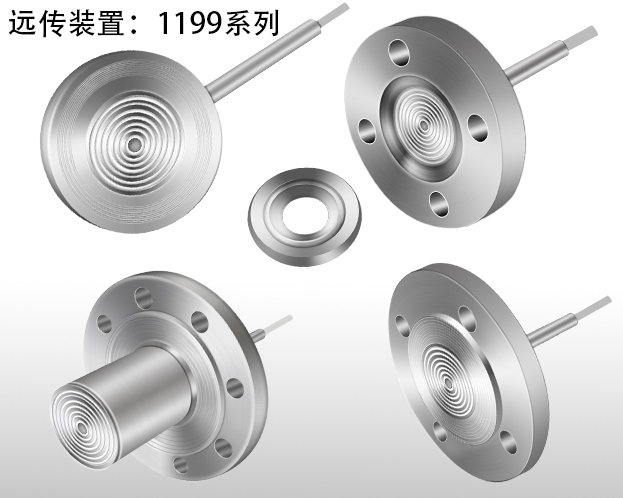

过程连接 ● 兰远传装置:1199PFW、1199FFW、1199EFW、1199RFW、1199RTW、1199SCW、1199SLS

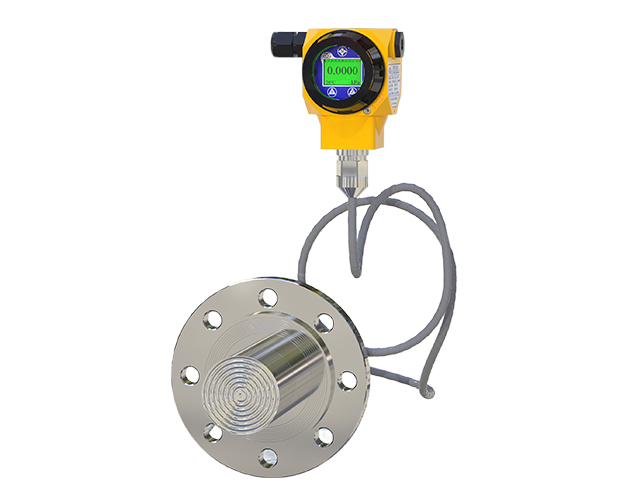

●卫生型连接 ●延伸法兰
过程材质 膜片:1.4435 (316 L) 、 Hastelloy® 哈氏合金 C-276、 钽、钛、 蒙乃尔、 316L镀金、 PTFE涂层
法兰:1.4435 (316 L) 、 Hastelloy® 哈氏合金 C-276、 钽
额定压力 远传密封装置额定压力
工作温度 介质允许温度
P (绝压) < 100KPa              P (绝压) > 100KPa
普通硅油: -40℃ ... 150℃    普通硅油: -40℃ ... 250℃
高温硅油: -10℃ ... 200℃    高温硅油: -10℃ ... 315℃
无显示
环境: -40 ... 80°C
贮存: -40 ... 85°C
带显示
环境: -40 ... 80°C
贮存: -40 ... 80°C
测量范围 未迁移时(零点可调)
0 — 6.0kPa ... 25000kPa 0 — 6.0kPa ... 3000kPa
0 — 1psi ... 4000psi 0 — 1psi ... 500psi
参考精度 ±0.05%FS
稳 定 性 ≤ ±0.05%FS / 年
量 程 比 turn-down  1:100
供电电源 VS = 12 ... 45 VDC
输出信号  4 ... 20mA+HART® 、 用户定制
显示装置   液晶显示器;用户定制
防爆类型 中国标准本安认证 Ex iaIICT6 Ga
中国标准隔爆认证 Ex dIICT6 Gb
安全等级 SlL2
防护等级  IP67

 石油和天然气

 化工和石化

 能源工程

 制冷工程

 环境工程

 食品工业

 制药行业

 包装和造纸行业
