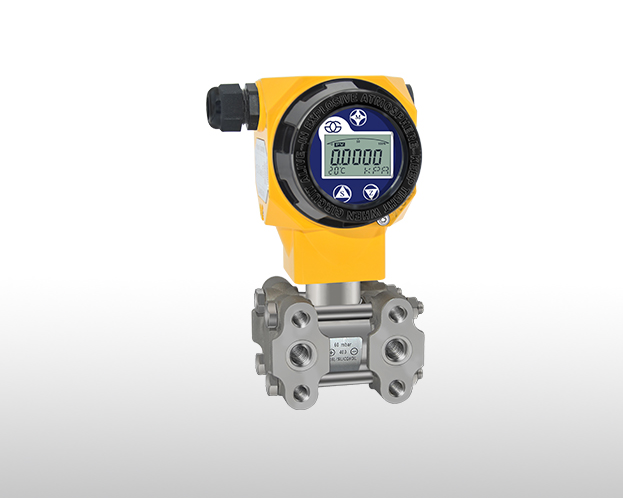

智能差压变送器:GG50-D
GG50系列智能差压变送器采用世界最先进的高精度单晶硅技术与专利封装工艺,精心研制出的一款国际领先技术的高性能变送器。由高精度单晶硅传感器上的两个H形的振动梁分别将差压、压力信号转换为频率信号,送到脉冲计数器,再将两频率之差直接传递到CPU(微处理器)进行数据处理,经D/A转换器转换为与输入信号相对应的4~20mA DC的输出信号,并在模拟信号上叠加一个HART数字信号进行通信。专为流程工业而设计,具备强大的抗电磁干扰能力,足以应对苛刻的工业环境应用,适用于各种复杂工况下压力、差压、液位、流量测量及控制等。此外GG50系列变送器调试手段丰富多样,除就地按钮外,HART 手操器、HART 变送器调试软件均可对变送器的参数进行组态、设置。

 核心传感元件均源自美国公司及欧洲供应商

 中心传感单元采用全球领先的高精度单晶硅技术与专利封装工艺

 智能数字集成电路,适于全天候恶劣环境

 腔室防潮保护、智能自诊断系统、模块化设计、外部操作按钮

 多种过程连接件,可供选择

 介质极限温度可达315℃或更高

 量程比:  1:100

 参考精度:最高±0.05%FS

 HART® 通讯,可调液晶显示器

 品质稳定可靠,最高5年免维护

型     号 GG50-D
结构特点 金属高精度单晶硅传感器
腔室防潮保护、智能自诊断系统、模块化设计、外部操作按钮
应用场合 ●差压 ●液位 ●流量
过程连接 ●M20×1.5外螺纹 ●NPT1/4 内螺纹 ●NPT1/2内螺纹 ●用户定制
过程材质 膜片:1.4435 (316 L) 、 Hastelloy® 哈氏合金 C-276 、钽
法兰:1.4435 (316 L) 、 Hastelloy® 哈氏合金 C-276
静     压 16MPa、 25MPa、 32MPa
工作温度 介质允许温度
-40 ... 150°C 填充液体硅油
无显示
环境: -40 ... 80°C
贮存: -40 ... 85°C
带显示
环境: -40 ... 80°C
贮存: -40 ... 80°C
测量范围 未迁移时(零点可调)
0 —— 100Pa ... 2000kPa
0 —— 0.015pai ... 300pai
参考精度 ±0.05%FS
稳 定 性 ≤ ±0.05%FS / 年
量 程 比 turn-down  1:100
供电电源 VS = 12 ... 45 VDC
输出信号  4 ... 20mA+HART® 、 用户定制
显示装置 液晶显示器; 用户定制
防爆类型 中国标准本安认证 Ex iaIICT6 Ga
中国标准隔爆认证 Ex dIICT6 Gb
安全等级 SlL2
防护等级 IP67

 石油和天然气

 化工和石化

 暖通

 能源工程

 制冷工程

 环境工程

 重工业

 食品工业

 制药行业

 包装和造纸行业
