智能电磁冷(热)量计:GGFE-E
GGFE-E系列冷()量计是由电磁流量传感器、温度传感器和冷()量转换器三部分组合而成的一种能量计量仪表,能够方便地计算热量或冷量消耗,并进行显示、记录和传输。它取代了传统的流量计、温度传感器和热量积算仪,完全继承了电磁流量计精度高、寿命长、无阻流部件等优点,而且消除了积算仪带来的额外安装成本,可广泛应用于集中供热、空调冷热量计量、新建居民小区供暖计费系统、建筑热计量改造系统、各类商务园供热计费系统等领域。

 核心电极均源自美国公司及欧洲供应商

 实时大屏幕LCD显示被测介质的冷(热)量、累积流量、  瞬时流量、进回水温度、温差、功率等数据;中文菜单操 作,人机交互界面

 故障自诊断功能,具有励磁报警、空管报警、流量超限报警

 传感器采用整体焊接结构,密封性好,多种内衬材质可选

 采用32位嵌入式微处理器,运算速度快,精度高

 含数字量处理,抗干扰能力强,测量可靠

 结构简单可靠,内部无活动部件,几乎无压力损失

 测量精度不受被测介质压力、温度、密度、粘度等物理参数变化的影响

 具有双向流量测量功能,能显示正、反向流量、 百分比、流速

 具有RS485通讯(Modbus协议)输出、HART® 通讯、Profibus DP等可选

 采用先进的浮点计算方式,保证冷热量的精确计量

 采用三线制温度检测技术,适合远距离测量工况

 具有介质电阻测量功能,可判别是否空管及电极是否 出现异常

 自诊断信息与故障处理;运行结果和用户设定的参数在断电后不会消失由EEPROM贮存,数据能长期保存

 精度:可达±0.5%FS

 品质稳定可靠,最高5年免维护


型      号 GGFE-E
壳      体 传感器:碳钢、不钢锈
转换器:铝合金

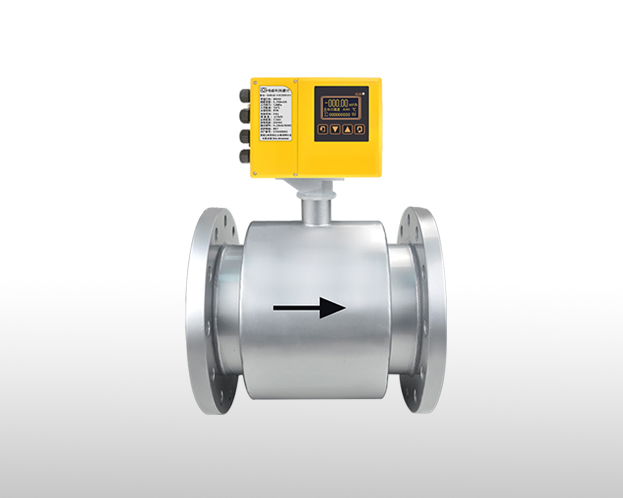

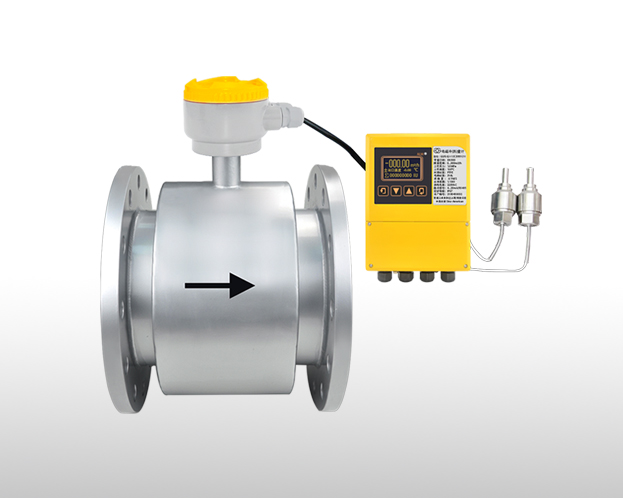

结构特点 一体式;分体式(壁挂)
应用场合 导电性液体介质冷(热)量
过程连接 管段式(法兰连接);插入式(带球阀,在线更换)
公称直径 DN10 ... 2000
过程材质 接液电极:1.4435 (316 L)、 Mo2Ti、 Pt、 Hb、 Hc、 Ti、 Ta
内衬:氯丁橡胶、 聚四氟乙烯、 F46、 F40、 P0、 PPS
法兰:碳钢、 不锈钢
公称压力 PN6 ... 40(按口径分)
过程温度

介质: -30℃ ... 180℃

       (按内衬材质分)
转换器: 环境: -25 ... 55°C                        5% ... 95RH

传感器: 环境: -30 ... 80°C

                     5% ... 95RH

介质流速 示值的±0.5%时,v= 0.5... 11m/s
示值的±0.3%时,v= 1 ... 7m/s
精      度 ±0.5%FS; ±1%FS
导 电 率 ≥5uS/cm
供电电源 VS = 85 ... 260 VAC ;  VS =20 ... 36VDC
输出信号

     4 ... 20mA、 RS485通讯(Modbus协议)

0 ... 3000Hz(可编程)、HART® 通讯

附      件 铂金级Pt1000(2支);铂金级Pt100(2支)
防      爆 EX d mb ib IICT6 Gb
防护等级 传感器:IP67、IP68
转换器:IP65、IP67

 城市供暖

  能源工程

  暖通

  制冷工程

  环境工程
