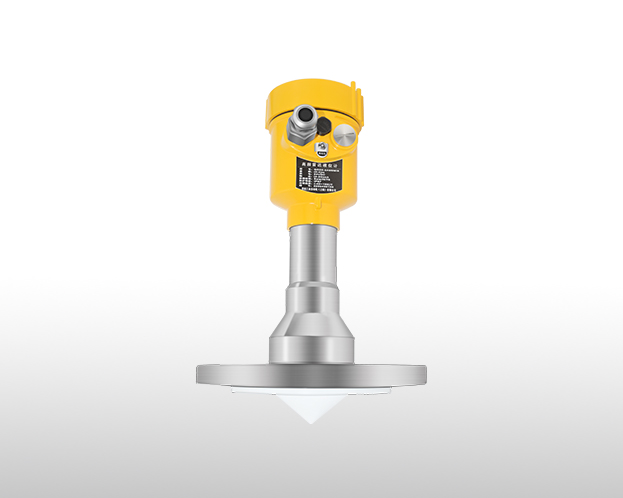

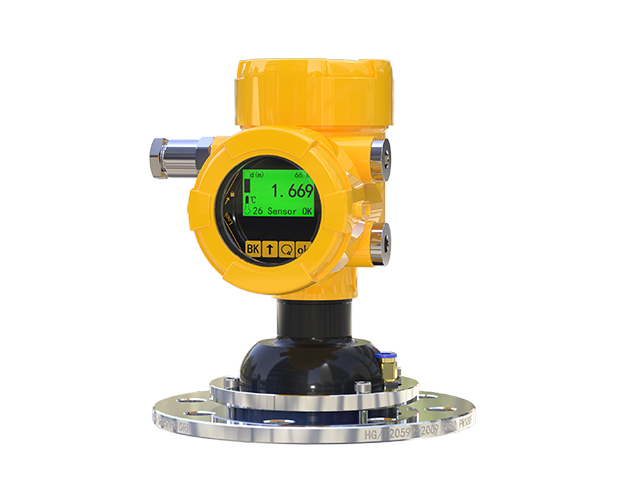

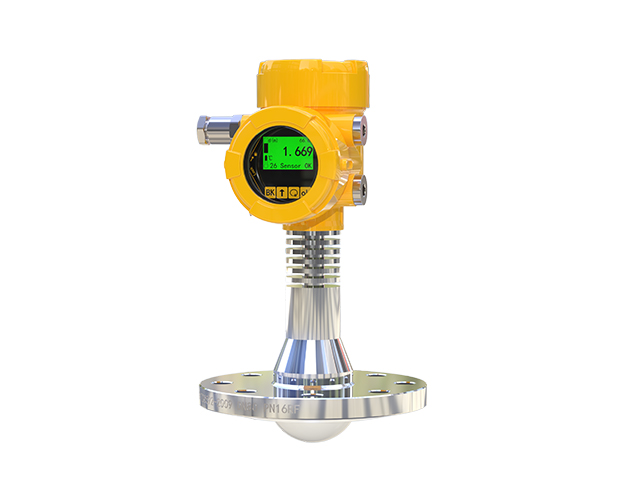

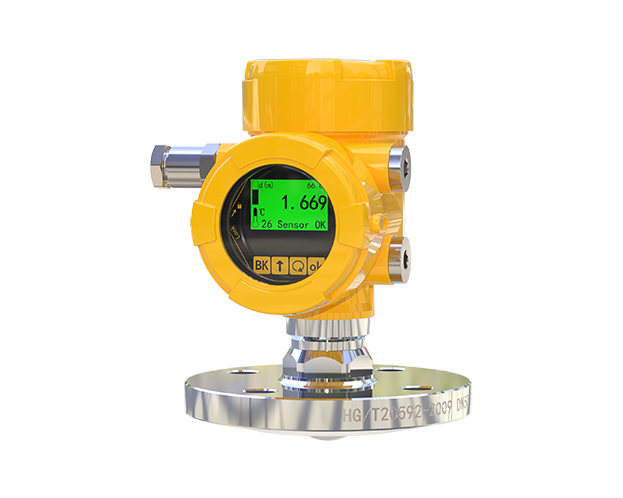

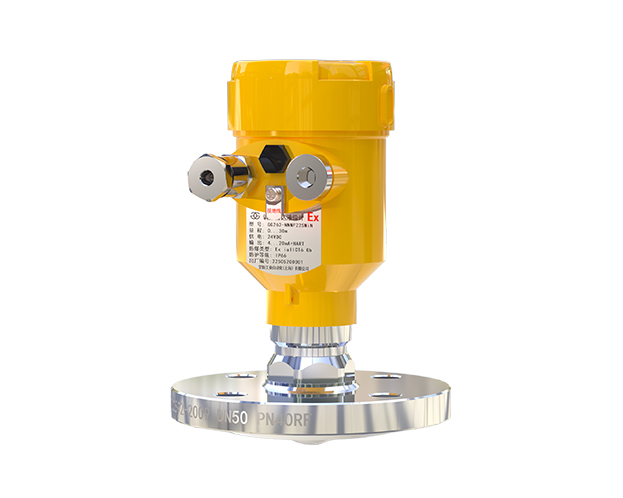

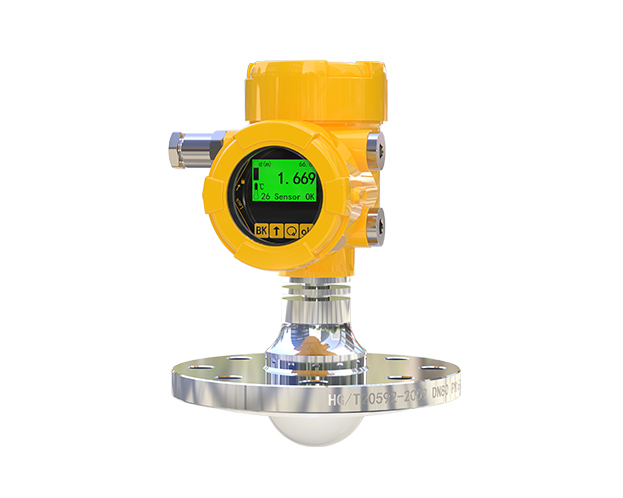

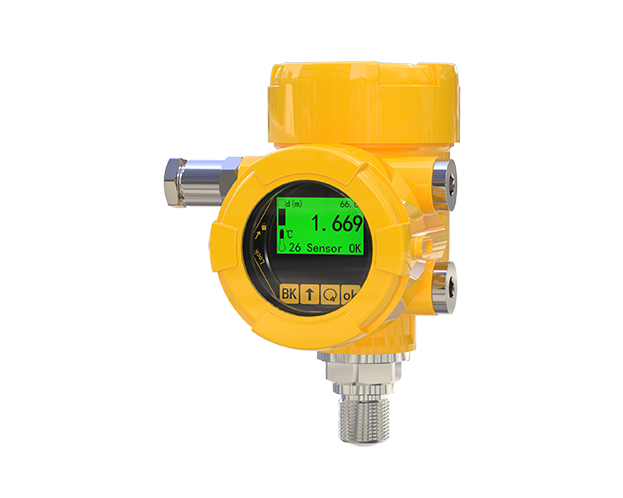

高频雷达物位计：GG26

GG26系列高频雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，碰到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接受脉冲的时间间隔很小(纳秒量级)很难确认。GG26系列雷达物位计采用一种特殊的相关解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

▲ 采用高达26G的发射频率

▲ 由于采用了先进的微处理器和独特Echodiscovery回波处理技术，超声波物位计可以应用于各种复杂况

▲ 多种过程连接方式及探测组件形式

▲ 自动功率调整、增益控制、温度补偿

▲ 16位DA转换，提高电流输出的精度和分辩

▲ 传感器采用四氟乙烯材料，可用于各种腐蚀性场合

▲ 多种输出形式:4位LCD 可编程输出，高精度4-20mA电流输出，HART® 通讯，可调液晶显示器

型号	GG26
壳体	铝合金

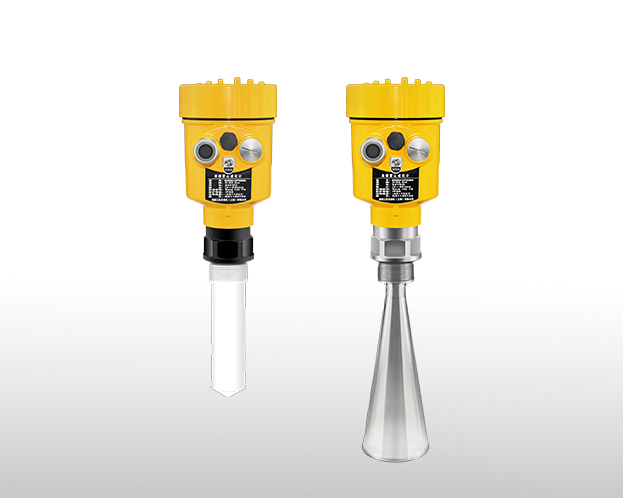

结构特点	塑封天线	喇叭天线
应用场合	腐蚀性液体	耐温、耐压轻微腐蚀液位	卫生型液体及强腐蚀性液体	固体颗粒、粉料	固体料、强粉尘、易结晶、结露
工作温度	-40 ... 120℃	-40 ... 150℃		-40 ... 250℃
工作压力	-0.1 ... 0.3MPa	-0.1 ... 4.0MPa	-0.1 ... 0.1MPa	平法兰： -0.1 ... 4.0MPa 万向法兰： -0.1 ... 0.1MPa	-0.1 ... 0.1MPa
过程连接	G1½A 螺纹 DN50 ... 150 PN16 法兰		DN50 ... 100 卡箍、 DN50 ... 150 PN16 法兰	G1½A 螺纹、 DN50 ... 150 PN16 法兰、 DN50 ... 150 PN16 万向节法兰	G1½A 螺纹、 DN50 ... 150 PN16 万向节法兰


	用户定制
过程材质	PVDF / PTEF	1.4435 (316 L)	PTEF	1.4435 (316 L)
测量范围	0 ... 10m	0 ... 30m	0 ... 20m	0 ... 30m	0 ... 70m	0 ... 70m
频率	26 GHz
精度	±5mm	±3mm		±10mm	±15mm
供电电源	V_S = 15 ... 36 V_DC
输出信号	两线制： 4 ... 20mA+HART^®
显示装置	4位LCD 可编程；用户定制
防爆类型	中国标准本安认证： Ex iaIICT6 Ga
防护等级	IP66

◆ 石油和天然气

◆ 化工和石化

◆ 暖通

◆ 能源工程

◆ 制冷工程

◆ 环境工程

◆ 食品工业

◆ 制药行业

◆ 包装和造纸行业

◆ …
